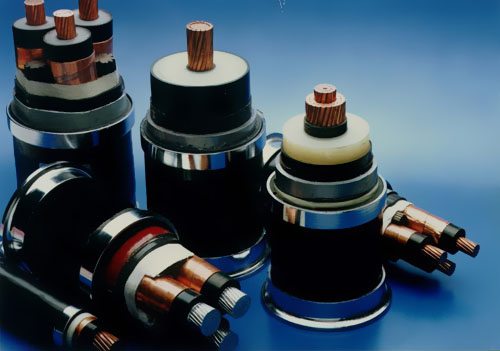

高壓電纜是電力電纜的一種，是指用于傳輸10KV以上的電力電纜，多應用于電力傳輸?shù)闹鞲傻馈?/p>
高壓電纜是電力電纜的一種，是指用于傳輸10KV以上的電力電纜，多應用于電力傳輸?shù)闹鞲傻馈?/p>
關于35KV以下的電纜，載流量仍是和一般的電纜相同核算。關于35KV及以上的電纜，應該依照經濟電流密度來進行核算載流量。
關于35KV以下的電纜，能夠參閱常用電纜載流量對照表，也能夠運用電纜載流量在線核算東西。
高壓電纜載流量核算公式
關于35KV及以上的電纜，在理論上講，高壓電纜載流量核算公式：
最大載流量(J)=電纜斷面積(A：mm2)×經濟電流密度(J :A/mm2)

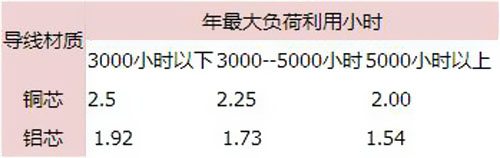

電纜經濟電流密度表：
經濟電流密度的單位是：安/平方毫米
高壓電纜載流量的影響條件
以上公式為抱負的條件下，高壓電纜載流量的核算，關于實際運用中，電纜體系運轉環境及運轉參數對導體截面挑選有非常大的影響，相同導體截面的電纜在不同環境和運轉條件下，其載流量不同非常大。下面本文將逐一剖析影響電纜載流量的各種因素。
1.電纜的埋設深度
為了維護埋設于地下的電纜，削減或許防止外力對其影響，一般電纜線路均要確保必定埋深。可是跟著埋深加大，電纜散熱條件也隨之變差，在答應最高運轉溫度相同的條件下，電纜載流量也隨埋深加大而變小。
2.多回路電纜的互熱效應
當電纜多回路以密布方式敷設時，因?yàn)榛嵝?yīng)將使多回路電纜之間散熱條件變差，所以載流量也相應地削減。
3.同回電纜相距離的影響
與多回電纜間互熱效應相似，同回電纜相間也存在互熱效應。
4.電纜體系周?chē)寥罍囟?/p>
電纜截面挑選也便是承認電纜答應電流，而答應電流是由芯線答應溫度決議的。芯線溫度不光與電流有關，也取決于周?chē)把詼囟扰c熱阻。故埋地電纜周?chē)寥罍囟葘?duì)載流量有較大影響。
5.土壤熱阻系數
在開始評價電纜載流量時，如土壤沒有非正常地枯燥或與熱性。
一般關于較大規劃的電纜體系，要求在規劃前進行線路勘測時，作較具體丈量，承認線路沿線土壤熱阻系數。別的也應考慮到土壤熱阻系數隨時節改變。
6.其他相關數據
若電纜不是直埋敷設而是敷設在導管中，再埋設在地下，則除了需求搜集以上的運轉和環境數據外，還需導管的熱阻系數，其也是影響電纜載流量的重要數據。
